一、概述

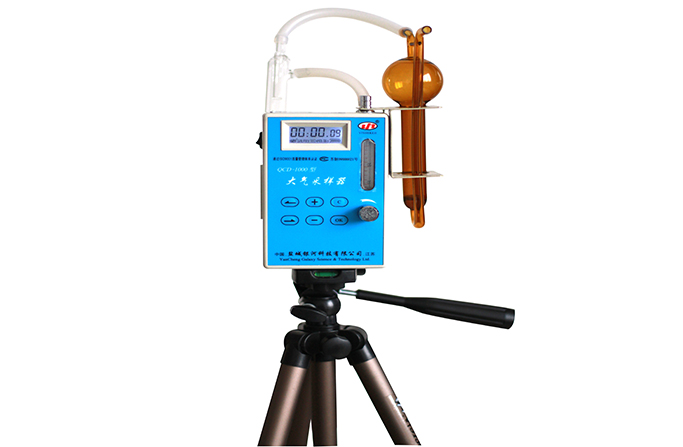

适用于居室、环境、职业病防治、工矿企业、学校、科研等部门采集各种有害气体的专用仪器。该仪器具有抽气压力大，负载能力强，体积小，交直流两用，使用方便、定时准确、一机多用等优点，深受国内外客户的广泛好评。

• 本产品获国家计量器具生产许可证，证号：苏制09000021号
• 执行标准：Q/320925JYH02-2011

二、技术参数

1. 抽气压力：>35000Pa
2. 流量范围：0.1-1L/min;  QCD-1000型；
3. 0.1-1.5L/min；QCD-1500型；
4. 0.1-3L/min；QCD-3000型；

符合B类标准（4.5kPa）要求

1. 流量计度：±2.5FS
2. 稳定性：≤5％
3. 定时度：≤±0.1％
4. 环境温度：0～50℃
5. 工作状态：断续或连续使用9小时以上
6. 电源：锂离子充电电池，可连续工作10小时以上
7. 重量：≤0.5Kg

三、工作原理

该仪器由隔膜泵、调节阀、缓冲器、流量计、电子控制电路和欠压指示电路等组成，它是由6节镍氢电池（可选配高容量锂离子电池）供电或由交流稳压电源供电（选装），其工作原理如图：

四、操作

1，开电源开关，屏幕显示“00:15 00"（默认设置为：15分钟），光标在*位闪烁

2，按“OK"键进入默认设置时间采样工作状态，再按“C"键停止气泵，此时在按一次"C"键，仪器进入定时设置状态。

3，时间设置：设置采样工作时间时屏幕显示00:15 00，光标位置符不停闪烁。“?" “?"键移动位置光标，“▲"“▼" 键增加或减少数字值。当设置完时间，按“OK"键开始采样，屏幕后两位开始读秒计时。开始进入正计时。当时间为00：15时，仪器工作时间到，气泵停止工作，时间停止。

4，工作欠压指示：当电池欠压时，屏幕右下角的电池图标闪烁，这时应对电池充电。

5，在采样过程中，按“C"键将暂停采样，按“OK"将继续采样，连续按两次“C"键，仪器进入重新设定时间状态。

6，仪器在使用时，请务必连接我们仪器配置的安全瓶，切勿将液体或较大颗粒物吸进机内，以免流量降低，造成不能正常工作。被采负载如是固体吸附管，也不能进入液体，以免吸附物膨胀，造成仪器不能正常采样。
