一、产品介绍

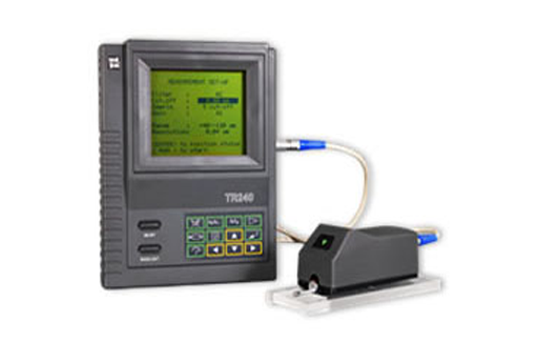

TR240便携式粗糙度仪适用于生产现场，可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算机相应的参数，在液晶显示器上清晰地显示全部测量结果及图形,并可在打印机上输出，亦可与PC机进行通讯。本产品在遵守传统RC滤波器标(GB6062)的基础上，增加了M1(DIN4777)，M2(DIN4776)滤波器，可由用户根据需要选择。克服了原RC滤波器造成的波形失真和相位失真，大幅度地提高了产品的准确性，扩大了测量应用范围，大大提高了仪器整机析性能.
二、产品参数
|
测量参数
|
Ra、Rz、Ry（ISO）、Ry（DIN）、Rq、Rt、Rp、RSk、RS、RSm、Tp等
|
|
测量范围
|
Ra:0.025-12.5μm
|
|
显示范围
|
Ra、Rq：0.005-16μm，Rz、Ry、Rt、Rp、Rv、Rmax、R3z：0.02-160μm
RS、RSm：1mm，Rmr：0-100%（%Rt），Rsk：0-100%
|
|
量程范围
|
±20μm、±40μm、±80μm
|
|
高显示分辨率
|
0.001μm
|
|
滤波方式
|
RC、PC-RC、GAUSS、D-P
|
|
取样长度
|
0.25mm、0.8mm、2.5mm、自动
|
|
评定长度
|
1L-5L（可选），L为取样长度
|
|
测量行程长度
|
3L-7L（可选）
|
|
大驱动行程长度
|
17.5mm/0.71inch
|
|
小驱动行程长度
|
1.3mm/0.052inch
|
|
示值误差
|
≤±10％
|
|
示值变动性
|
≤6％
|
|
针尖角度
|
90°
|
|
显示方式
|
160×128点阵液晶（带背光）
|
|
工作环境
|
温度：0ºC- 40ºC，相对湿度：＜90%
|
|
重量
|
1700g
|
|
外型尺寸
|
230×180×50mm
|
|
测量参数
|
Ra、Rz
|
|
测量范围
|
Ra:0.05-10μm
|
|
|
Rz:0.1-50μm
|
|
取样长度
|
0.25mm、0.8mm、2.5mm
|
|
评定长度
|
1.25mm、4mm、5mm
|
|
扫描长度
|
6mm
|
|
示值误差
|
≤±15％
|
|
示值变动性
|
＜12％
|
|
传感器类型
|
压电晶体
|
|
电源
|
3.6V锂离子电池
|
|
工作温度
|
0ºC- 40ºC
|
|
重量
|
160g
|
|
外型尺寸
|
110×70×24mm
|
标准配置：
主机、驱动器、驱动器连接线、TS100标准传感器、电源适配器、多刻线样板、传感器护套、支架
表面粗糙度仪可选附件：
TS110曲面传感器、TS120小孔传感器、TS130沟槽传感器、TS131深槽传感器、TA610测量平台、TA620测量平台、TA630微调平台、TA631微调平台、TA230微型打印机、侧向转接杆、接长杆、V型块、连接体部件、驱动器连接轴、PC软件
三、产品特点
1、多参数测量
2、高精度电感传感器
3、可选择三种滤波器：RC滤波器（GB6062）、M1(DIN4777)、M2(DIN4776)
4、大屏幕液晶，快速显示表面粗糙度参数及各种曲线，提供友好、清晰的操作界面
5、传感器触针位置指示
6、设有电池、电压监测功能
7、可选配曲面传感器测量曲面，小孔传感器测量内孔孔壁，沟槽/深槽传感器测量沟槽底部或台阶的粗糙度
8、带有测值存储及存储数据查询功能
9、配打印机也可与PC机通讯
10、自动关机、计时功能
11、软件校准功能
