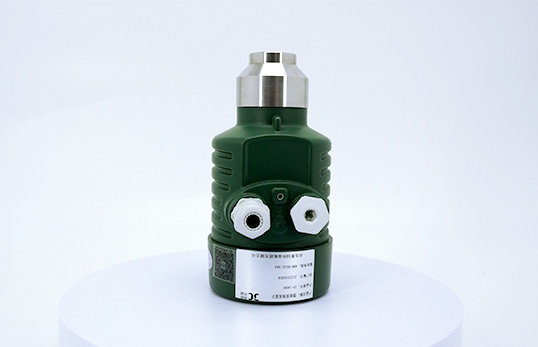

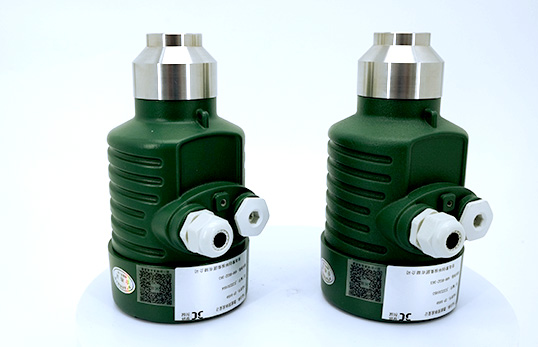

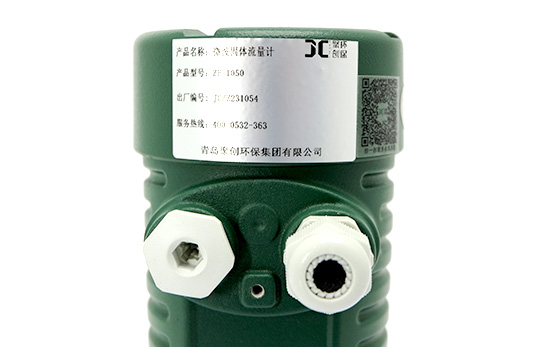

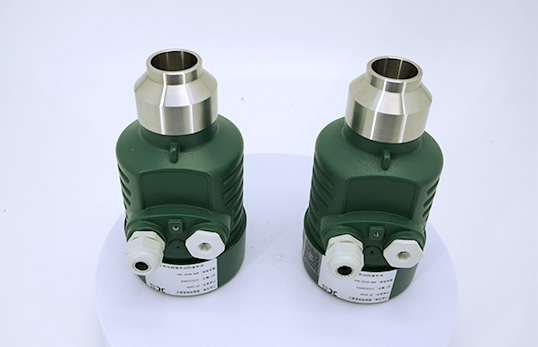

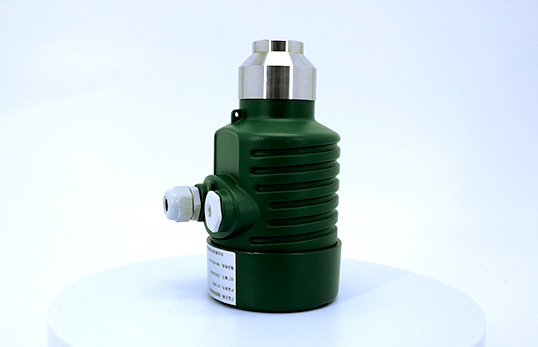

ZF-1050系列 微波固体流量开关

  • 详情页
  • 参数详情
  • 技术指导

一、使用环境

1. 环境温度:(-40~80)℃ (电子部件)

2. 环境湿度:(45~85)%RH;

3. 过程压力:<2.5MPa;

4. 过程温度:-50℃~260℃(标准型);

5. 野外工作时,应有防雨、雪、尘以及日光曝晒等侵袭的措施。

二、产品参数

外形尺寸

长180mm*直径530 mm

裸机重量

1.3Kg

连接头尺寸

内径30mm,外径37mm

电源

DC(9~36)V

功率

0.1W

温度范围

≤350℃(仪器内部≤125℃)

输出方式

DC 4-20mA信号/继电器输出(切换触点,无电位)

测量精度

±5.0%

防护等级

IP65

测量量程

0-100kg/kg

接线方式

三线制


1、安装工作
1)仪器的安装位置,尽量安装在管道的弯口处,弯口处物料比较分散,仪器更易察觉;
2)拧紧前面的管道转接头,做好标记,避免安装后仪器的位置偏移;
3)也可根据现场实际情况,选用合适的法兰盘。
2、电气连接说明
1)仪器的输入电压是直流(9-36)V,请按出厂所带端子进行连接,防止电源反接损伤仪器。
2)电缆红线。
3、传输信号说明
1)4-20MA连接方式为3线制连接,20MA代表满量程,4MA代表zui低量程;
2)继电器的输出端子默认常闭,超过阈值吸合,同时该继电器端子,不具备电压输出能力。且在直流状态承受电流2.0A以内。
