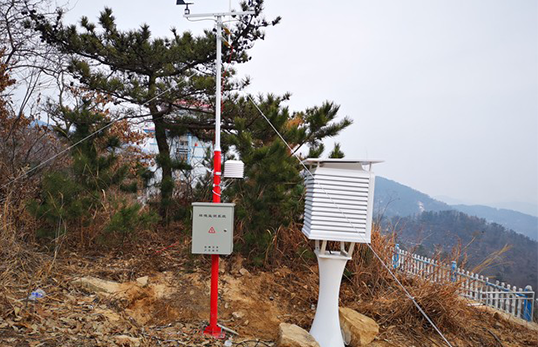

JCF-3000系列PM2.5、PM10在线监测系统
一、产品介绍
系统概述:
随着我国对环境治理要求越来越高,PM2.5成为环境监测的重要指标,而空气中的扬尘作为影响PM2.5指标的重要组成部分,也成为各级环保部门监控的对象。由我公司自主研发的环境实时在线监测系统,利用了无线传感器技术和激光粉尘测试设备,实现PM2.5,PM10在线监控,还可以监测扬尘、噪音,环境温度,环境湿度,风速风向等各项指数,各测试点的测试数据通过无线通讯直接上传到监测后台,方便环境部门实时监测数据。
应用领域:
工地、城市管理、广场、大型工况企业等公共场所,是环保、建设、城市管理、交通、市政等相关部门对大气污染悬浮颗粒物排放源头控制评价的重要依据。
功能概述:
该系统适用于各建筑施工工地、道路施工、旅游景区、码头、大型广场等现场实时数据的在线监测,其中监测的数据包括扬尘浓度、噪音指数以及视频画面。通过物联网以及云计算技术,实现了实时、远程、自动监控颗粒物浓度以及现场视频、图像的采集;数据通过网络传输,可以在电脑、手机、iPad等多个终端访问。扬尘监控系统在工作的时候,对于一些数值超标的画面会进行自动抓拍,再通过网络将抓拍到的画面以及数据传输到服务器,实现可视性数据。并且具备自动报警功能,可以随时掌控环境发生的变化,进而告知有关部分进行整顿,具备报警联动信息输出,可以外接喷雾降尘设备,实现联动。
二、产品参数
1、视频信号联网;通过以太网或者无线3G/4G网络可以更好的支持视频信号传输;
2、高配置嵌入式系统;工业实时处理系统,采用了实时操作系统和看门狗电路,实时操作系统可以允许同时运行多个任务;
3、扩展气象参数;温湿度、风速、风向等气象信号的扩展接入,环境全面监控,接受按要求定制;
4、全天候全自动;24小时365天全时工作,通讯状态指示;故障提示报警功能;
5、通信方式定制;以太网通讯,客户端/服务器模式,联网可选2G/3G/4G、运营商专线等;
名称 |
测量范围 |
分辨率 |
精确度 |
PM2.5 |
0-500ug/m³ |
1ug/m³ |
±10% |
PM10 |
0-2000ug/m³ |
1ug/m³ |
±10% |
噪声 |
30-130dB |
1dB |
±0.5% |
供电系统 |
太阳能供电 |
||
安装支架 |
3米三角架,立杆支架 |
||
通讯系统 |
RS485,GPRS,光纤等 |
||
风速(选配) |
0-60m/s |
0.1m/s |
±0.33 |
风向(选配) |
0-360° |
十六方位 |
|
大气温度(选配) |
0-100℃ |
0.1℃ |
±0.3℃ |
相对湿度(选配) |
0-100%RH |
1%RH |
±3%RH |
三、产品特点
1、内置噪声扬尘自动监测传感器,更适于户外复杂的环境;
2、视频信号联网:通过以太网或者无线3G/4G网络可以更好的支持视频信号传输;
3、高配置嵌入式系统:工业实时处理系统,采用了实时操作系统和看门狗电路,实时操作系统可以允许同时运行多个任务;
4、扩展气象参数:温湿度、风速、风向等气象信号的扩展接入,环境全面监控,接受按要求定制;
5、全天候全自动:24小时365天全时工作,通讯状态指示;故障提示报警功能;
6、通信方式定制:以太网通讯,客户端/服务器模式,联网可选2G/3G/4G、运营商专线等。
